产品简介:
FMUX DWDM设备是一个设计紧凑、低功耗的光传输系统,它利用波长转换技术和粗/密波分复用技术在现有网络基础上快速地提高传输容量、扩展带宽,同时使用低成本、高性价比的解决方案来管理和运行系统,易于运营维护。 FMUX DWDM设备的工作原理是利用不同接收范围、波长和速率的光接收模块将待转发的光数字信号转换成电数字信号,然后将电信号调制在相应速率、波长和功率的光发射模块,最终实现不同光数字信号之间的波长、模式转换且同时具有功率放大作用。
主要特点:
协议透明:透明传输包括ATM 、GIGABIT ETHERNET 、STM-1/4/16/64 、OC-3/12/48/OC196 、FICON/ESCON/FIBRE Channel、DVB-ASI 等多种协议的光信号;
比特率透明性:发送、接收速率为100Mbps~10Gbps 自适应;
多种波长接入:多模850nm 、1310nm ,单模1310nm,1550nm;
用户接口可以为RJ45 电接口或LC 光连接,可更灵活的与用户设备集成;
通过设备级联以及更换DWDM 模块,设备传输容量理论可达到320Gbps
满足城域光网或光接入网中需要高速互连、透明传输的需求;
1310nm 向1550nm 波长转换,以能够进行EDFA 光放大,延长传输距离;
适用于SAN, LAN, MAN 中点到点之间的透明传输、光纤资源匮乏的应用;
适用于电信运营商、企业、院校、社区的宽带网络建设, 特别适合租用光纤光缆的场合;
采用高端口密度的SFP/XFP 模块,支持热插拔,针对用户的不同需求可快速升级或转换;
提供多数据协议和多速率光接口,且多数据协议和多速率可混合传输,解决中光纤资源紧张问题。
3R 中继功能(可选),能对多种协议和速率的光信号进行3R 中继;

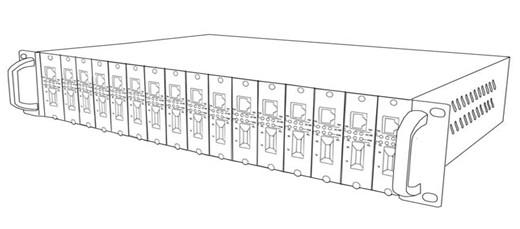

2U 19 英寸标准机架,可直接安装在机箱中,便于统一管理和维护
双电源热备份,220V AC/110V AC /48V DC 供电可选
技术指标:
系统参数 |
技术指标 |
最大容量 |
32(波)*10Gbps |
传输速率波长范围 |
100M到10Gbs |
传输距离 |
20Km,40Km,80km,120km |
中继方式 |
3R(可选) |
业务接入类型 |
STM-1/4/16/64、100M/1000M Ethernet |
应用网络节点 |
OTM |
所支持的网络拓扑 |
点对点,点到多点,链型ADD/DROP |
使用光纤数量 |
单纤、双纤 |
传输光纤类型 |
G.652,G.655 |
机械参数 |
外观尺寸 |
标准19 英寸2U 机框
483mmX282.6mmX88.5mm(长 X 宽 X 高) |
重量 |
8kg |
工作环境 |
工作温度 |
0℃到70℃ |
相对湿度 |
5%到90%,无凝结 |
电源要求 |
220VAC 或-48VDC |
光接口参数
属性 |
描述 |
中心发射波长 |
1310nm 、1550nm 或CWDM/DWDM 波长 |
接收波长范围 |
1280nm ~ 1565nm 单模 |
850nm /1310nm 多模 |
发射光功率 |
-6dBm ~ +2dBm |
接收灵敏度 |
1.25G |
-31dBm(APD 接收器) |
-22dBm(PIN 接收器) |
|
2.5G |
-28dBm(APD 接收器) |
-20dBm(PIN 接收器) |
|
10G |
|
-19dBm(PIN 接收器) |
光接口类型 |
LC/PC | |
