应用CATV模拟光传输系统
电信数据光传输系统
功率放大、线路放大、接收预放
特点
低噪声系数
极低的CSO劣化（模拟系统）
高饱和输出功率
可控性和可操作性强
高稳定性和高可靠性
单+5V供电
RS－232 通信接口
高精度的AGC和ATC电路
灵活简单的二次开发设计
可根据客户要求提供OEM服务
所有性能符合Bellcore GR-1312-CORE 要求
说明：

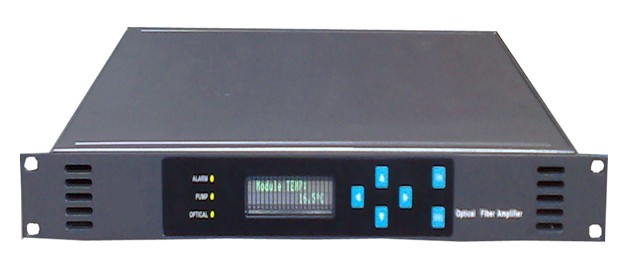

该产品为高稳定度输出EDFA。核心器件采用高可靠性的Pump激光器，采用独特的APC(自动功率控制)和ATC(自动温度控制)电路,使得输出功率稳定度高、可靠性好；独特的光路设计保证优秀的光路指标；采用高稳定和高精度的MPU（微处理器）系统使用调节、显示方便、可靠、智能。 采用独创的智能温控系统，当整机温度高于45℃时，强力风扇开始工作，温度低于40℃时，风扇停止。保证系统的热稳定性与风扇的长寿命。同时，专业的散热风道设计保证最优的温度稳定。智能化监控与管理系统。独特的具有RS232，RS485和以太网三种网管接口，且开放的网管接口，保证与任何的网管系统的互联性。
光路特性
|
参 数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
|
工作波长 |
λc |
1530 |
1550 |
1560 |
nm |
|
饱和输出功率（1） |
Po |
0 |
------ |
23 |
dBm |
|
输入功率（1） |
Pi |
-35 |
------ |
+10 |
dBm |
|
增益 |
G |
13 |
------ |
30 |
dB |
|
噪声系数（2） |
NF |
------ |
4.6 |
----- |
dB |
|
输出功率稳定性 |
ΔPo |
----- |
±0.05 |
±0.2 |
dB |
|
输入隔离度 |
ISOi |
30 |
------- |
------ |
dB |
|
输出隔离度 |
ISOo |
30 |
------- |
------ |
dB |
|
输入泵浦泄漏 |
PumpLin |
------- |
------- |
-35 |
dBm |
|
输出泵浦泄漏 |
PumpLout |
------- |
------- |
-45 |
dBm |
|
回波损耗 |
RL |
------- |
------- |
-45 |
dB |
|
偏振相关增益 |
PDG |
------ |
------- |
0.3 |
dB |
|
偏振模色散 |
PMD |
------ |
------- |
0.5 |
ps |
（1）：客户可选
（2）：0dBm输入时测试的
环境性能
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
|
工作温度 |
Tw |
-5 |
----- |
50 |
℃ |
|
存储温度 |
Ts |
-40 |
----- |
80 |
℃ |
|
湿度（3） |
------ |
10 |
------ |
85 |
% |
（3）：无凝露 |
