应用模拟CATV长距离传输
视频光传输系统
光分配系统
线路放大
特点
低噪声系数：0dBm输入时低于4.5dB
极低CSO劣化：<-70dBc
可控性和可操作性强:双CPU分别处理底层控制环和上层界面
高稳定性和高可靠性：HTTB＞100000小时

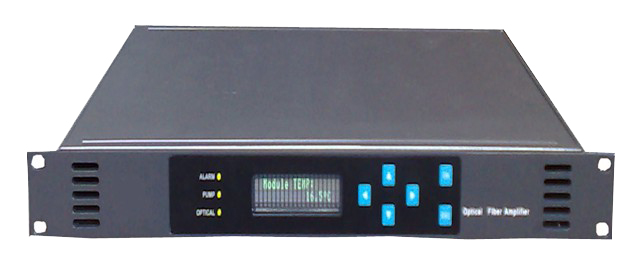

高亮度VFD显示状态（1U结构提供）
完善的网管接口：以太网、RS-485和RS－232网络接口（1U结构，带电模块）
高精度的AGC/APC和ATC电路:功率控制精度典型值为±0.05dB,温度控制精度＜±0.1℃
智能化温控系统：采用专用控温芯片，散热和功耗比常规产品降低30％
灵活的机械和电路结构（包括纯光模块，带电模块,台式和1U结构）
可根据客户要求提供OEM服务
所有性能符合Bellcore GR-1312-CORE 要求
说明
该产品为高稳定度输出EDFA。核心器件采用高可靠性的Pump激光器，采用独特的APC(自动功率控制)和ATC(自动温度控制)电路,使得输出功率稳定度高、可靠性好；独特的光路设计保证优秀的光路指标；采用高稳定和高精度的MPU（微处理器）系统使用调节、显示方便、可靠、智能。
采用独创的智能温控系统，当整机温度高于45℃时，强力风扇开始工作，温度低于40℃时，风扇停止。保证系统的热稳定性与风扇的长寿命。同时，专业的散热风道设计保证最优的温度稳定性。
智能化监控与管理系统。独特的具有RS232，RS485和以太网三种网管接口，且开放的网管接口，保证与任何的网管系统的互联性。
光路性能
|
参 数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
|
工作波长 |
λc |
1530 |
1550 |
1562 |
nm |
|
饱和输出功率（1） |
Po |
13 |
------ |
23 |
dBm |
|
输入功率 |
Pi |
-3 |
------ |
+10 |
dBm |
|
增益 |
G |
------ |
20 |
------ |
dB |
|
噪声系数（2） |
NF |
------ |
4.5 |
----- |
dB |
|
输出功率稳定性 |
ΔPo |
----- |
±0.05 |
±0.1 |
dB |
|
输入隔离度 |
ISOi |
30 |
------- |
------ |
dB |
|
输出隔离度 |
ISOo |
30 |
------- |
------ |
dB |
|
输入泵浦泄漏 |
PumpLin |
------- |
------- |
-35 |
dBm |
|
输出泵浦泄漏 |
PumpLout |
------- |
------- |
-45 |
dBm |
|
回波损耗 |
RL |
------- |
------- |
-45 |
dB |
|
偏振相关增益 |
PDG |
------ |
------- |
0.3 |
dB |
|
偏振模色散 |
PMD |
------ |
------- |
0.5 |
ps |
（1）：客户可选
（2）：0dBm输入时测试的
环境性能
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
|
工作温度 |
Tw |
-5 |
----- |
60 |
℃ |
|
存储温度 |
Ts |
-40 |
----- |
80 |
℃ |
|
湿度（3） |
------ |
10 |
------ |
85 |
% |
（3）：无凝露
电气性能
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
|
电源供给电压 |
Vps |
85/170 |
110/220 |
132/264 |
VAC |
|
功耗 |
P |
----- |
----- |
18 |
W |
注：1. 通过开关110VAC，220VAC和-48VDC 可选
2. 实际功耗与输出功率，工作环境温度有关 |
