应用
色散调节
SDH高速光传输系统
DWDM光传输系统
CATV有线电视长距离光传输系统
G.652标准单模光纤长途和城域通信系统
特点
G.652光纤C波段100%斜率补偿（标准值）
低插入损耗
低偏振模色散
DWDM系统宽波段色散补偿
性能指标通过Telcordia GR-2854-CORE标准认证
可靠性通过Telcordia GR-2854-CORE标准认证
可提供不同的包装样式、连接器类型和跳线长度
配合本公司色散补偿型光纤放大器更能达到优异性能

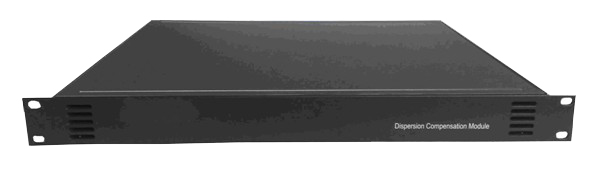

描述
色散补偿器具备斜率补偿功能，它能够为标准单模光纤（G.652）在C波段内进行宽波段的色散斜率补偿，使系统残余色散得到优化。它基于成熟可靠的光纤工艺，可提升光传输系统的性能。在1550nm波长的色散范围可以达到-10至-2100ps/nm,并可提供中心波长和色散有特殊要求的产品。
性能
|
P/N |
Compensation Distance (km) |
Dispersion (ps/nm) |
Dispersion Slope (ps/nm*nm) |
Insertion Loss (dB) |
PMD (ps) |
PDL (dB) |
|
FM-SBY-20 |
20 |
-340±3% |
-0.66 |
-0.98 |
-1.30 |
≤2.9 |
≤0.6 |
≤0.1 |
|
FM-SBY-40 |
40 |
-680±3% |
-1.33 |
-1.95 |
-2.60 |
≤4.8 |
≤0.8 |
≤0.1 |
|
FM-SBY-60 |
60 |
-1020±3% |
-2.00 |
-2.93 |
-3.95 |
≤6.8 |
≤1.0 |
≤0.1 |
|
FM-SBY-80 |
80 |
-1360±3% |
-2.67 |
-3.90 |
-5.20 |
≤8.7 |
≤1.2 |
≤0.1 |
|
FM-SBY-100 |
100 |
-1700±3% |
-3.30 |
-4.87 |
-6.50 |
≤10.7 |
≤1.3 |
≤0.1 |
|
FM-SBY-120 |
120 |
-2040±3% |
-4.10 |
-5.97 |
-7.80 |
≤12.9 |
≤1.4 |
≤0.1 |
注：
（1）：插入损耗(Insertion Loss)为应用波段（1525 nm -1565 nm）内的最大值。
（2）：其它以上指标均在1550nm波长上测得。
（3）：偏振模色散为在波段内为琼斯矩阵法测量的平均差分群时延。
（4）：可根据客户需求定制其它指标的产品。
