产品简介:

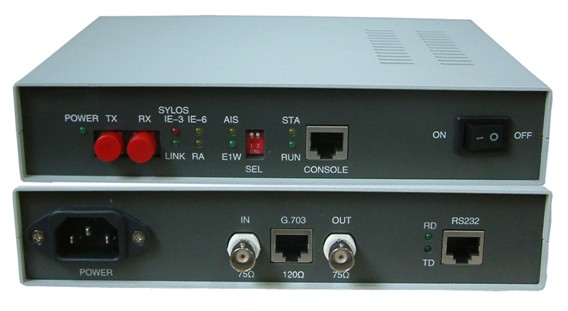

FOM-E1光纤调制解调器是采用专用集成电路研制的高性能E1光纤调制解调器,它将一个成帧或非成帧的E1数据信号直接调制到单模或多模光纤上,送入光缆线路传输。在光缆的另一端,光信号被解调成成帧或非成帧的E1数据信号。E1口可直接接图象、数据终端的E1口或复用器、交换机、路由器的WAN端口,可组成专网或进行广域网连接。本调制解调器为单板结构, 具有集成度高、体积小、重量轻、光电合一、工作稳定可靠、功耗低、操作维护简单方便等特点。
主要特点:
※ 高速光纤调制解调器
※ 成帧或非成帧模式可选,为网络应用提供最大的灵活性
※ 支持本地内时钟、E1口从时钟、光口从时钟三种时钟设定
※ 接口对于CRC/非CRC 复帧模式自适应
※ 接口可以设置为PCM30/PCM31 模式,TS16 能用于传输随路信令,也能用于传输业务
※ E1 时隙可灵活配置;占用时隙可以是连续,也可以是非连续
※ 在成帧模式下,E1接口提供N*64Kbps(N=1~31)的带宽,时隙任意可选
※ 在非成帧模式下,E1接口提供2.048Mbps带宽,实现透明传输
※ 时隙使用设定可跟踪远端设定(光口时钟模式)
※ 平衡120Ω/非平衡75Ω接口可选
※ 支持本端模拟和数字接口的环回,支持远端环回功能(只在成帧模式下有效)
※ 提供伪随机码检测功能,方便测试光纤线路状况
※ 线路接口采用高性能收发一体化光收发模块,有单模和多模可选
※ 单模光纤无中继传输距离120公里多模光纤无中继传输距离2公里
※ 可与本公司的FOM-V35或FOM-Eth产品互连互通
※ 具有完备的线路检测和告警指示
技术指标:
光纤接口电气特性:
单模发送光功率:-3dBm ~ -8dBm
单模接收灵敏度:-33dBm ~ -40dBm
光纤接口:FC、SC型(可选)
适用光纤:单模、多模。
E1接口电气特性:
标称速率:2048Kbps,容差±50ppm;
接口码型:HDB3;
接口阻抗:75欧姆(不平衡)或120欧姆(平衡)可选;
数字接口电气特性:符合ITU—TG.703建议,脉冲波形符合样板如图7.1所示;
抖动转移特性:符合ITU—TG.823建议;
输入抖动容限:符合ITU—TG.823建议;
输出抖动:符合ITU—TG.823建议;
电平:±2.37V±10%或±3.00V±10%;
接口连接器为:BNC同轴或RJ45
典型应用:
