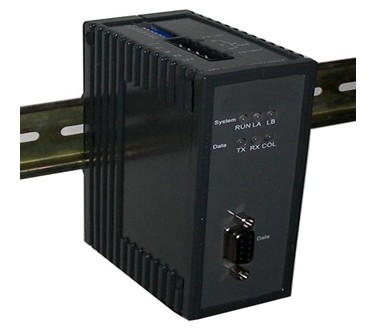

产品简介：
FOM-Profibus系列产品是在多年设计研发国内相似产品的基础上，参考SIEMENS 产品OLM的功能，采用多项最新技术研发而成的Profibus总线数据光端机。它可以完成通过光纤透明传Profibus现场总线，在功能上可以代替OLM，在应用上要比OLM简单。此产品具有的优点有:低功耗、工业级设计、电源适应性、优美的外观与导轨式安装机壳等等!，同时，还有如下几个突出的特点：同类的国内首款金属铸造工艺外壳,使产品档次提高到新水平、逻辑对等(相对于物理对等连接的结构而言)的现场光总线、最高速率可达12Mbit/s、特有的LisRing解环协议、型号丰富的系列化产品。
产品的数据接口采用高速RS485电平接口，符合Profibus总线标准，接口形式为SUB-D的DB9接口，引脚定义符合Profibus标准，兼容OLM引脚定义，最高速率可达12Mbit/s。本产品采用TrueBus总线技术，真正逻辑上的全对等总线，本光总线采用数据透明传输技术，支持Profibus总线的全速率。
本产品应用灵活，可以组成多种光纤网络。采用点对点的网络时可以实现通过光纤连接两个Profibus总线的网段；采用单光口的产品通过电口总线实现星形网络，可以实现多个不同的Profibus总线网段的连接；采用双光口链形网络的光纤总线上实现对等的Profibus总线；同时，本产品还可以实现双纤环网冗余功能，当网络中的某处光纤故障时，系统会在50ms内重建网络的链路，保证全网的通信正常，实现Profibus光总线的自愈保护，网络故障排除后系统会自动恢复。
另一个大特点是采用专有LisRing解环协议，本协议是参考RSTP协议的基础上采用硬件实现的环网上快速解环协议，不需任何设置，可以在50ms内自动生成网络根节点，也就是网络的解环点，并同时完成解环功能。采用本技术实现即插即用型产品，不需配置，插上就能用，极大地简化了用户的调试过程，降低了用户的使用难度，也不会出现配置不好设备运行不正常的现象。
本系列产品中的外壳采用金属铸造外壳，厚重而高档；同时本产品还有宽电源、低功耗及网络告警输出等功能。
产品有多种型号，可同网运行，给用户使用带来足够的选择余地，最大限度地满足用户的需求。对于本系列产品中的的三种速率产品，具有高速率的产品可以完全兼容低速率的产品，这一特性有效保护用户的投资并给使用带来方便。
主要特点：
※ 主 频：150MHz
※ 采用的电信技术：SDH环网技术、TDM技术、链路传输技术、线路数据压缩技术等
※ 总线结构：全对等总线，可实现点对点、点对多点等结构、多点对多点通信
※ 网络结构：星型、链型、双纤环、点对点，级连站数可达200台
※ 解环方式：采用LisRing专有解环技术，自动协商生成根结点，无需任何配置
※ 解环速度：高达50ms的环网自愈时间，光纤连接时能自动恢复
※ 传输类型：对业务的透明传输
※ 总线安全：数据接口的长“0”检测，防总线阻塞技术，驱动错误码检测，总线冲突检测
※ 传输距离：单模0~120km；多模，0km ~ 2km
※ 为匹配电阻输出电源：5V@90mA
※ 输入电源：DC9V-DC30V， < 2W ；空载典型值DC24V@80mA 连续
※ LED状态：光口线路，数据口、电源指示、运行指示，告警
※ 告警输出：继电器接口，24V@1A,125VAC@0.2A
※ 机壳结构：D35mm导轨式，40x 110 x 74（mm）
※ 机壳工艺：金属铸造；防护等级：IP40
※ 振动特性：符合IEC68-2-6
※ 重 量：约500g
※ 温湿特性：工作温度，-35℃ ~ +75℃；湿度：95%无凝露；
※ 存贮温度：-45℃ ~ +85℃
※ 符合标准：EN50170 Profibus Standard
※ 电磁兼容：EN61000-4-2（8KV机壳静电）
EN61000-4-3，ENV50204（抗电磁干扰10V/m在10KHz-1GHz）
EN61000-4-4（2KV快速脉冲群）
EN61000-4-5（共模1KV，差模2KV浪涌）
EN55022（辐射符合 class B）
技术指标：
光纤接口电气特性:
单模发送光功率：-3dBm ~ -8dBm
单模接收灵敏度：-33dBm ~ -40dBm
光纤接口：FC、SC型（可选）
适用光纤：单模、多模。
Profibus接口指标
接口方式：单路Profibus总线
接口电平：高速RS485电平接口，符合EN50107 Part 1
接口连接器：DB9 （孔），引脚定义符合EN50107 Part 1
总线速率：支持基本速率9.6kBit/s,19.2kBit/s,45.45kBit/s,93.75kBit/s, 187.5kBit/s, 500kBit/s; 同时也支持1.5MBit/s, 3MBit/s, 6MBit/s,12Mbit/s; 线路速率自适应

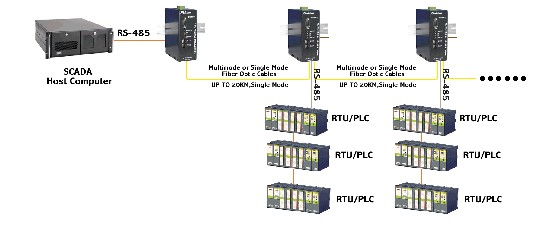

典型应用：
订货信息：
|
产品型号 |
产品说明 |
|
FOM-profibus |
传输1路RS485（Profibus DP）接口信号,最高速率可达0-6Mbit/s |
|
FOM-profibus-H |
传输1路profibus总线信号,最高速率可达12Mbit/s | |
