产品简介：

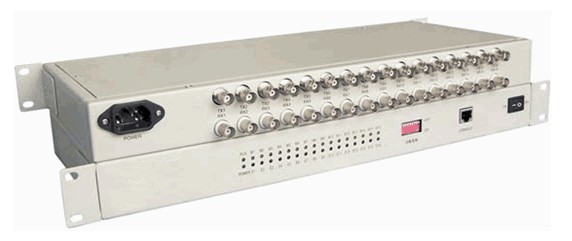

FM-DXC数字交叉连接设备是我公司使用自主开发的专用集成电路研制生产的数字交叉连接设备，数字交叉连接设备提供灵活的交换网络，可以实现任意E1信号之间任意64K信道的无阻塞全交叉连接，该设备以大规模集成电路为核心，在结构上具备体积小、功耗低、可靠性高、安装及维护方便等特点。

FM-DXC数字交叉连接设备提供4-16个E1接口，可以提取线路时钟、或设备内部提供振荡源，可以按照设定的优先级由高到低自动切换，还提供完整的网络管理功能，网管功能强大，全中文界面，界面友好、人性化充分为用户考虑，使用方便、简单、灵活，为用户提供了一种低成本、高效、简洁的解决方案

主要特点：

交叉连接容量：最大系统容量为4-16个2.048Mbit/s基群接口

内部为512×512单级无阻塞时隙交叉连接矩阵

交叉连接解析度：内部以时隙（64Kbit/s）为单位进行交叉连接

交叉连接时延符合ITU G.796建议（<600μｓ）

支持时隙的单向、双向和广播级交叉连接；

基群接口特性： 物理特性符合ITU G.703建议，接口阻抗75Ω

抖动特性符合ITU G.732，G.823建议

时隙广播：能够完成任意输入时隙到任意数目、任意位置的输出时隙的广播

提供一个管理接口，可实现集中监控，并支持系统升级；

采用大规模芯片，电路简单，功耗低，可靠性高；

适应多种电源环境-48V/DC或220V/AC；

标准1U，体积小，重量轻，工作稳定可靠，安装方便

技术指标：

E1接口电气特性:

标称速率：2048Kbps，容差±50ppm；

接口码型：HDB3；

接口阻抗：75欧姆（不平衡）或120欧姆（平衡）可选；

数字接口电气特性：符合ITU—TG.703建议，脉冲波形符合样板如图7.1所示；

抖动转移特性：符合ITU—TG.823建议；

输入抖动容限：符合ITU—TG.823建议；

输出抖动：符合ITU—TG.823建议；

电平：±2.37V±10%或±3.00V±10%；

接口连接器为：BNC同轴或RJ45；

接口数量：4、8、16口

管理接口指标

接口方式：RS232;

接口电平：RS-232电平；

接口连接器：RJ-45；

工作方式：DCE；

管理口波特率：19200bit/s

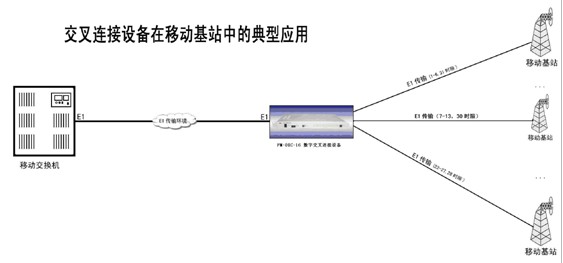

典型应用：

订货信息：

产品型号	产品说明
FM-DXC-4	4E1交叉连接，任意E1信号之间任意64K信道无阻塞全交叉
FM-DXC-8	8E1交叉连接，任意E1信号之间任意64K信道无阻塞全交叉
FM-DXC-16	16E1交叉连接，任意E1信号之间任意64K信道无阻塞全交叉
