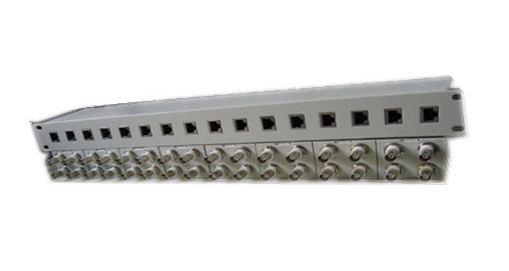

产品简介：FMUX 75/120欧姆机架式平衡非平衡转换器,满配置可支持16路转换,可任意配置.该产品解决了75ohm铜轴到120ohm双绞线的信号转换问题
主要特点：
Transmission Line: ITU/CCITT G.703(unstructured)
Data Rate: 2.048Mbps
75ohm 接头: 双铜轴接口BNC
120ohm接头: 8P8C RJ45,带屏蔽端。
电 源: 无需外加电源
技术指标：
双绞线/铜轴电缆接线安排。

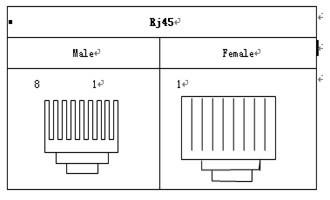

产品都使用带屏蔽端的RJ45座。双绞线和铜轴电缆接线安排如下：
|
Signal |
RJ45 Description |
DTE RJ45 |
BNC Description |
DTE BNC |
|
RxA |
Receive Input Negative |
1 |
Receive Input |
Tip |
|
RxB |
Receive Input Positive |
2 |
Receive Ground |
Ring |
|
TxA |
Transmit Output Negative |
4 |
Transmit Output |
Tip |
|
TxB |
Transmit Output Positive |
5 |
Transmit Ground |
Ring |
订货信息：
|
产品型号 |
产品说明 |
|
FM-G.703-1 |
1口75欧姆（BNC）转1口120欧姆（RJ45） |
|
FM-G.703-16 |
16口75欧姆（BNC）转16口120欧姆（RJ45）,19英寸，1U |
|
