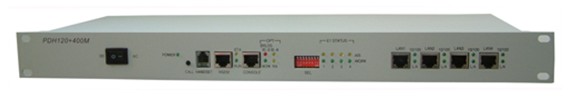

产品简介：

FM-PDH-120系列综合业务传输设备是使用自主开发的专用集成电路研制生产的综合业务传输设备。它将标准的2M传统TDM业务，V.35接口与10/100BaseTx以太数据业务接口融为一体，并转变为高速光信号，在光纤上进行传输，同时支持双光路1+1无损保护，从而使高速数据业务和传统TDM业务在同一对光纤上传输成为可能，以最小的成本满足用户对高速数据业务和传统TDM业务综合接入的需求。设备维护简单，开电即用，还可提供集中式局端设备，并提供完整的网络管理功能。

主要特点：

※ 提供4路E1业务口 ，全数字时钟恢复和平滑锁相技术

※ E1通道支持内置BERT（Bit Error Rate Test）；

※ 1-4路10/100Base-Tx业务接口，4个以太口可进行本地交换和通道隔离

※ 1-2路V.35业务接口，支持7种时钟模式，适应目前市场上所有V.35接口时钟模式要求；

※ 提供RS232网管接口，支持统一网管

※ 双电源供电，互为热备份,可选AC220V,DC 48V等

※ 提供完善的本端/对端告警监控，三色灯指示

※ 支持本端/远端E1支路环回

※ 提供一路公务电话

※ 提供透明RS232数据通道，速率为300-19.2Kbit/s自适应

※ 可选双光路光端机可实现业务的1+1无损保护；

※ 标准1U机框，体积小，重量轻，工作稳定可靠，安装方便。

技术指标：

光纤接口电气特性:

单模发送光功率：-3dBm ~ -8dBm

单模接收灵敏度：-33dBm ~ -40dBm

光纤接口：FC、SC型（可选）

适用光纤：单模、多模。

E1接口电气特性:

标称速率：2048Kbps，容差±50ppm；

接口码型：HDB3；

接口阻抗：75欧姆（不平衡）或120欧姆（平衡）可选；

数字接口电气特性：符合ITU—TG.703建议，脉冲波形符合样板如图7.1所示；

抖动转移特性：符合ITU—TG.823建议；

输入抖动容限：符合ITU—TG.823建议；

输出抖动：符合ITU—TG.823建议；

电平：±2.37V±10%或±3.00V±10%；

接口连接器为：BNC同轴或RJ45

 V.35接口电气特性:

接口速率：n×64K；

无流量控制，透明传输；

接口连接器：DB25孔座；

工作方式：DCE，DTE可选。

10/100Base-Tx接口指标

接口为：10/100Base-Tx；

接口规程：符合IEEE-802.3u标准；

接口速率：10/100M自适应；

接口连接器为：RJ-45。

RS232接口指标

 接口方式: RS-232；

接口电平：RS-232电平；

接口连接器： RJ45；

最大波特率：支持19.2kbit/s；

管理接口指标

接口方式: RS-232；

接口电平：RS-232电平；

接口连接器：RJ-45；

管理口波特率：57600bit/s；

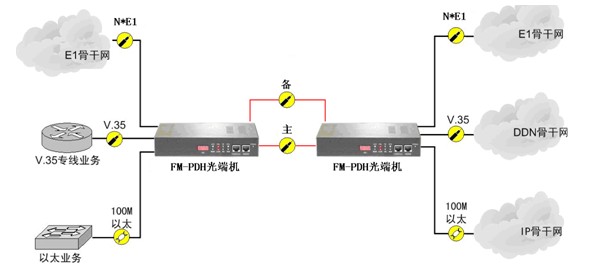

典型应用：
