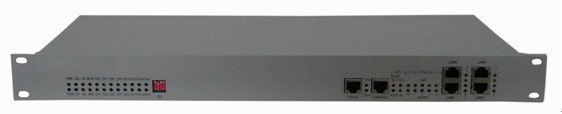

产品简介：
FM-PCM16FX系列综合业务传输设备是使用自主开发的专用集成电路研制生产的综合业务传输设备。它将标准的2M传统TDM业务，语音接口与10/100BaseTx以太数据业务接口融为一体，并转变为高速光信号，在光纤上进行传输，同时支持双光路1+1无损保护，从而使高速数据业务和传统TDM业务在同一对光纤上传输成为可能，以最小的成本满足用户对高速数据业务和传统TDM业务综合接入的需求。设备维护简单，开电即用，还可提供集中式局端设备，并提供完整的网络管理功能。
目前该综合业务传输设备通过一对或一根光纤在提供1-4路E1通道、1-4路共享(可选隔离)线速100M以太网通道的同时，还可以提供16路电话接口。根据需要，电话接口还可以更换成2/4线音频、E&M 2/4线音频、磁石电话、热线电话、RS232、RS485、RS422等。
主要特点：
※ 提供1-4路E1业务口 ，全数字时钟恢复和平滑锁相技术
※ E1通道支持内置BERT（Bit Error Rate Test）；
※ 1-4路10/100Base-Tx业务接口，4个以太口可进行本地交换和通道隔离
※ 提供RS232网管接口，支持统一网管
※ 双电源供电，互为热备份,可选AC220V,DC 48V等
※ 提供完善的本端/对端告警监控，三色灯指示
※ 支持本端/远端E1支路环回
※ 提供一路公务电话
※ 提供透明RS232数据通道，速率为300-19.2Kbit/s自适应
※ 可选双光路光端机可实现业务的1+1无损保护；
※ 标准1U机框，体积小，重量轻，工作稳定可靠，安装方便。
技术指标：
光纤接口电气特性:
单模发送光功率：-3dBm ~ -8dBm
单模接收灵敏度：-33dBm ~ -40dBm
光纤接口：FC、SC型（可选）
适用光纤：单模、多模。
E1接口电气特性:
标称速率：2048Kbps，容差±50ppm；
接口码型：HDB3；
接口阻抗：75欧姆（不平衡）或120欧姆（平衡）可选；
数字接口电气特性：符合ITU—TG.703建议，脉冲波形符合样板如图7.1所示；
抖动转移特性：符合ITU—TG.823建议；
输入抖动容限：符合ITU—TG.823建议；
输出抖动：符合ITU—TG.823建议；
电平：±2.37V±10%或±3.00V±10%；
接口连接器为：BNC同轴或RJ45
10/100Base-Tx接口指标
接口为：10/100Base-Tx；
接口规程：符合IEEE-802.3u标准；
接口速率：10/100M自适应；
接口连接器为：RJ-45。
话路接口
接口形式：自动（FXS）、交换（FXO）、磁石（RD）、E/M（4W）
话音取样频率：8KHz
音频接口指标：
a.阻抗特性：600Ω平衡（二线/四线）
b.电平
四线音频输入 电平：-5dBr 允许偏差 ±1dB
四线音频输出 电平：-5dBr 允许偏差 ±1dB
二线音频发送 电平：0dBr 允许偏差 ±1dB
二线音频接收 电平：-3dBr 允许偏差 ±1dB
c.音频转接点阻抗反射衰减
二线： bp≥12dB(300~600Hz)
bp≥15dB(600~3400Hz)
四线发： bp≥20dB(300~3400Hz)
四线收： bp≥20dB(300~3400Hz)
d.净衰减频率特性：满足ITU-T建议要求，
e.空闲话路噪声： 不超过-65dBm0p
f.路际串话： 不超过-65dBm0
g.振幅特性： 满足ITU-T建议要求
h.总 失 真： 满足ITU-T建议要求
RS232接口
接口速率：高速接口≤115Kbit/s；低速接口≤19200bit/s
接口形式：V.28；
工作方式：DCE；
接口类型：RJ-45；
电气特性：符合ITU-T V系列建议及其它相关建议的要求
RS485接口
接口速率：速率≤19200bit/s；
接口类型：RJ-45；
电气特点：符合RS485协议
铃流
铃流输出：75V±15V
供电条件
交流：AC220V（AC180V～240V）；
直流：DC-48V（DC-36V～-72V）；
功耗：≤30W
工作环境
工作温度：0℃ ～ 50℃；
贮存温度：-40℃ ～ +70℃；
相对湿度：5% ～ 95%无冷凝；
大气压力：86 ～ 106Kpa；
管理接口指标
接口方式: RS-232；
接口电平：RS-232电平；
接口连接器：RJ-45；
管理口波特率：57600bit/s；

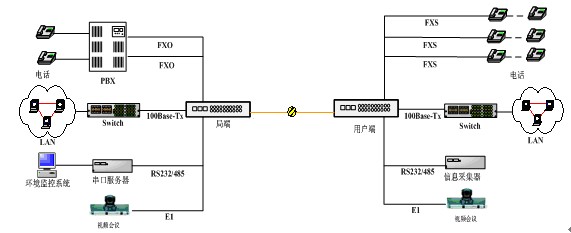

典型应用：
订货信息：
|
产品型号 |
产品说明 |
|
FM-PCM16FX |
提供1~16路用户接口 |
|
FM-PCM16FX-1L |
提供1路10/100M + 1~16路用户接口 |
|
FM-PCM16FX-1E1L |
提供1路E1 + 1路10/100M + 1~16路用户接口 |
|
FM-PCM16FX-4E1L |
提供4路E1 + 1路10/100M + 1~16路用户接口 |
|
FM-PCM16FX-4E4L |
提供4路E1 + 4路10/100M + 1~16路用户接口 |
|
选配用户接口模块 |
|
FXO |
局端话路模块 |
|
FXS |
用户端话路模块 |
|
磁石接口模块 |
用户端磁石话路模块 |
|
２/４线音频接口模块 |
提供2路2/4线音频业务 |
|
２/４线音频EM接口模块 |
提供2路2/4线音频业务,并随路提供E&M信令 |
|
V.24异步数据接口模块 |
提供2路V.24(RS232/RS485可选)异步数据业务 |
|
以太数据接口模块 |
提供1路以太数据业务,N*64K带宽(N=1-30),网线线续交叉直联自适应 |
|
V.35数据接口模块 |
提供1路V.35数据业务,N*64K带宽(N=1-30) |
|
同向数据接口模块 |
提供1路64K同向数据业务 |
|
反极信号（每路加收） |
提供极性反转功能 |
|
