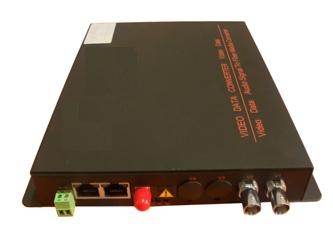

产品简介：FM-DVTR-2V系列数字光端机采用全数字无压缩技术和国际最先进的数码视频及超高速光纤高速传输技术，可将2路视频及多路音频、数据、以太网、电话等信号在单芯或双芯光纤上同时无失真、高质量传输，大大节省了用户设备投资成本，提高了光缆利用率。
FM-DVTR-2V系列数字光端机采用模块化、结构化设计，用户可根据现场具体情况灵活选择或定制配置，同时可向用户提供OEM供货方式。
FM-DVTR-2V系列数字光端机因其具有性能价格比高、动态范围宽、体积小、使用方便、能适应多种复杂环境等特点，目前已广泛应用于交通、公安、海关、大型厂矿的监控及视频传输系统等诸多领域。
产品特点：
自动兼容PAL、NTSC、SECAM视频制式
支持任何高分辩率视频信号
全数字无压缩、无损伤广播级传输
无模拟调频、调相、调幅光端机的交调干扰
广播级质量视频信号和多路单、双向RS232、RS422、485
单模光纤传输，距离5-80KM，最大传输距离可达100Km
支持视频无损再生中继
先进自适应技术，使用时无须调节
同时支持视频、数据、以太网、电话语音并行传输
超高速光纤传输技术
全部采用SMD表面贴封技术
发送机与接收机无须配对使用
工业级设计，可靠性高
支持用户定制及OEM方式
可用选独立式或机箱式安装方式
技术参数：
|
类型 |
项目 |
参数 |
|
光纤接口 |
物理接口 |
FC/PC、ST/PC、SC/PC |
|
光纤种类 |
单模单纤或单模双纤 |
|
传输距离 |
单模：5-80km |
|
光路允许损耗 |
单模1310nm LD ：25dB～30dB 单模1550nm LD ：35dB～40dB |
|
视频接口 |
视频输入/输出阻抗 |
BNC 75Ω非平衡接口 |
|
视频带宽 |
8MHZ |
|
误码率 |
10-9 |
|
视频输入/输出电压 |
典型峰-峰值1Vрр，最大1.5 Vрр |
|
视频数码位宽 |
8/10/12比特 |
|
微分增益 |
<1% |
|
微分相位 |
<0.6° |
|
场倾斜 |
<0.5% |
|
信噪比 |
＞60dB（加权） |
|
数据接口 |
物理接口 |
DB9、DB25/F，工业标准接线端子 |
|
RS232速率 |
DC 0～128Kbps、RS232、RS422或TTL（开关选择）、RS-485 |
|
RS-422/485速率 |
0～128Kbps |
|
RS-422/485距离 |
0～ 1200米 |
|
RS-422/485协议 |
支持任意RS-485/422协议 |
|
音频接口 |
音频输入/输出阻抗 |
600Ω平衡/非平衡接口，工业标准接线端子 |
|
音频输入/输出电平 |
典型0dBm |
|
采样频率 |
52.3KHz |
|
音频数码位宽 |
24比特 |
|
信噪比 |
〉87dB |
|
物理接口 |
RJ11座 |
|
以太网口 |
物理接口 |
屏蔽超5类RJ-45座 |
|
支持协议 |
IEEE 802.3 10Base-T 10M、10/ 100M以太网标准 |
|
工作方式 |
全或半双工 |
|
工作环境 |
工作温度 |
-45℃～ 85℃ |
|
湿度 |
0～95%不结 |
|
储藏温度 |
-40℃～+80℃ |
|
输入电压 |
交直流220V、直流-48V、+24V、+12V、+5V可选 |
典型应用：
订货信息：
|
产品型号 |
产品说明 |
|
FM-DVTR-2V |
单模单纤传输2路正向视频 |
|
FM-DVTR-2V1D |
单模单纤传输2路正向视频+1路反向RS485数据信号 |
|
可根据用户要求定做！ 可选业务：音频+电话+以太网+开关量等等。 |
|
