产品简介：
FM-PCM360系列综合业务传输设备是使用自主开发的专用集成电路研制生产的综合业务传输设备。该综合业务接入机架采用大规模芯片，电路简单、功耗低、可靠性高；19 英寸标准机箱，高 6U；多种业务插卡互相混插，最多提供 12 个业务槽位；每个业务槽位最大支持30路语音接口。根据需要，电话接口还可以更换成2/4线音频、E&M 2/4线音频、磁石电话、热线电话、RS232、RS485、RS422等。该设备无须任何配置，支持插板热插拔，开电即用，维护简单，为用户提供了一种低成本、高效、简洁的语音、数据综合接入解决方案。
主要特点：
支持各类接口转换器模块单元
可以混插，支持热插拔
可选AC220V,DC48V等
提供完善的本端/对端告警监控，三色灯指示
支持本端/远端E1支路环回
提供透明RS232数据通道，速率为300-19.2Kbit/s自适应
标准1U机框，体积小，重量轻，工作稳定可靠，安装方便。
技术指标：
E1接口电气特性:
标称速率：2048Kbps，容差±50ppm；
接口码型：HDB3；
接口阻抗：75欧姆（不平衡）或120欧姆（平衡）可选；
数字接口电气特性：符合ITU—TG.703建议，脉冲波形符合样板如图7.1所示；
抖动转移特性：符合ITU—TG.823建议；
输入抖动容限：符合ITU—TG.823建议；
输出抖动：符合ITU—TG.823建议；
电平：±2.37V±10%或±3.00V±10%；
接口连接器为：BNC同轴或RJ45
10/100Base-Tx接口指标
接口为：10/100Base-Tx；
接口规程：符合IEEE-802.3u标准；
接口速率：10/100M自适应；
接口连接器为：RJ-45。
话路接口
接口形式：自动（FXS）、交换（FXO）、磁石（RD）、E/M（4W）
话音取样频率：8KHz
音频接口指标：
a.阻抗特性：600Ω平衡（二线/四线）
b.电平
四线音频输入 电平：-5dBr 允许偏差 ±1dB
四线音频输出 电平：-5dBr 允许偏差 ±1dB
二线音频发送 电平：0dBr 允许偏差 ±1dB
二线音频接收 电平：-3dBr 允许偏差 ±1dB
c.音频转接点阻抗反射衰减
二线： bp≥12dB(300~600Hz)
bp≥15dB(600~3400Hz)
四线发： bp≥20dB(300~3400Hz)
四线收： bp≥20dB(300~3400Hz)
d.净衰减频率特性：满足ITU-T建议要求，
e.空闲话路噪声： 不超过-65dBm0p
f.路际串话： 不超过-65dBm0
g.振幅特性： 满足ITU-T建议要求
h.总 失 真： 满足ITU-T建议要求
RS232接口
接口速率：高速接口≤115Kbit/s；低速接口≤19200bit/s
接口形式：V.28；
工作方式：DCE；
接口类型：RJ-45；
电气特性：符合ITU-T V系列建议及其它相关建议的要求
RS485接口
接口速率：速率≤19200bit/s；
接口类型：RJ-45；
电气特点：符合RS485协议
铃流
铃流输出：75V±15V
供电条件
直流：DC-48V（DC-36V～-72V）；
功耗：≤360W
工作环境
工作温度：0℃ ～ 50℃；
贮存温度：-40℃ ～ +70℃；
相对湿度：5% ～ 95%无冷凝；
大气压力：86 ～ 106Kpa；

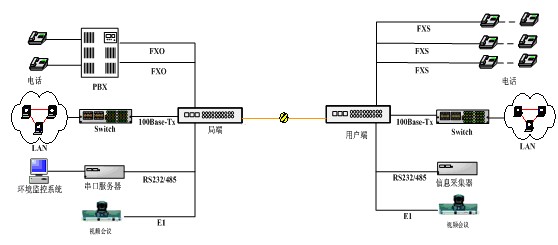

典型应用：
