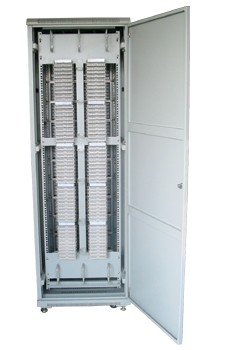

总体要求：
（1）综合配线柜中包括MDF音频配线、DDF数字配线和ODF光纤配线单元；
（2）安装宽度采用国际标准尺寸，19英寸宽度；
（3）设计标准满足《总配线架》（YD/T694-2004）、《数字配线架》（YD/T1437-2006）、《光纤配线架》（YD/T778-2006）以及进网质量认证检验实施细则的要求；
（4）外型尺寸：2000mm（H）×600mm(W)×600mm(D)； 2200mm（H）×600mm(W)×600mm(D)；
（5）主要材质：采用优质冷压钢板，表面磷化，静电喷涂；
（6）机柜内有便于接地的地线汇流排和接地端子。
MDF音频配线单元：
配线架采用开放式卡接并具有外线故障声光告警功能，应具有当外线过压、过流时能够及时熔断的保安器，以保护通信设备。
（1）容量：回线
（2）直流击穿电压：190～260V
（3）脉冲击穿电压：≤800V（1000V/ms）
（4）耐脉冲电流：2.5kA 10次（8/20ms） 50A 300次（10/1000ms）
（5）耐交流电流：2.5A （50Hz）
（6）潜电流动作性能：
直流电阻 12W±10%；
安全电流 0.15A（正常工作1小时），动作电流 0.35A(动作时间≤60s)， 0.75A(动作时间≤2.5s)
1A(动作时间≤0.7s) ， 2A(动作时间≤0.2s)；
（7）绝缘电阻：在任意两互不相连的接线柱或簧片之间的绝缘电阻＞1000MW；
（8）电强度：任意不相同的簧片之间、簧片与接地之间均能承受频率为50Hz、有效值为1000V的交流试验电压，1min无击穿及飞弧现象；
（9）接线线径：卡接导线线径φ0.32～0.7mm；
（10）卡接寿命：大于200次；
（11）系统可靠性：无故障时间（MTBF）＞10年。
DDF数字配线单元：
（1）采用模块化配置（可选）；
（2）在前面板完成跳接和环接；
（3）数字配线选用L9型75Ω同轴连接器；
（4）数字单元采用组合式旋转机构，单体可向外旋转90度以方便电缆成端，实现全正面操作；
（5）应具备紧锁机构，机械耐久性应允许大于1000次的插拔；
（6）应具备测试口，以进行在线测试和自环测试，并应具备可靠接地；
（7）应配置跳线、测试所需的塞绳，及剥线、压线工具。
ODF光纤配线单元：
（1）具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，跳线功能和跳纤存储，光缆纤芯和尾纤的存储和保护功能；
（2）ODF单元12芯—96芯可选；
（3）技术参数：
1．插入损耗：≤0.2dB
2．回波损耗：≥45dB
3．连接器损耗：≤0.5dB
4．耐久性：≤0.2dB（1000次插拔变化）
5．高压保护地与机架间绝缘电阻：≥1000Ω/500VDC
6．耐压强度：≥2000VDC/1min，不击穿，无飞弧
7．标称波长：850/1310/1550nm
