产品简介：

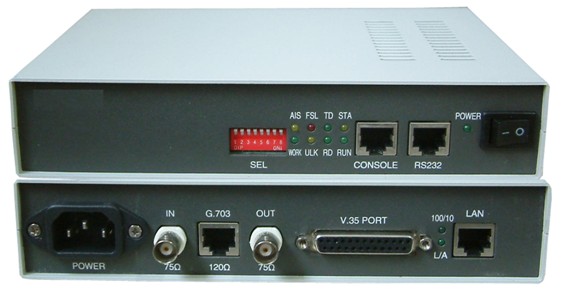

FM-FE1/VER接口转换器是本公司使用自主开发研制生产的, 该设备是以超大规模集成电路为核心构成的n×64K（n = 1~32） E1到V.35、以太和RS232接口转换设备转换器。可充分利用E1线路资源，将话音、数据、图像等信号汇集在一个标准的2M业务通道内。接口的时隙可通过设备前面的拨码开关任意调节。

主要特点：

• 采用大规模芯片，电路简单，功耗低，可靠性高；
• 设备均提供1路E1配置，E1接口阻抗支持75Ω和120Ω；
• 提供1个V.35接口、1个RS232异步数据接口和1-4个10/100 Base-Tx端口；
• 10/100 Base-Tx端口均支持10/100M，全双工、半双工，并支持自动协商机制；
• V.35接口提供7种时钟模式（DCE：本地、恢复、外部输入；DTE：发RC收TC、发RC收RC、发TC收TC、发TC收RC），适应目前市场上所有V.35接口时钟模式要求；
• V.35的接口时钟模式、相位、时隙选择功能可通过网管软件设置；
• 设备均提供1个管理接口，可以灵活设置设备的功能；
• 提供1组控制开关，用于设置设备维护测试；
• 具有完整的告警及状态指示；
• 适应多种电源环境，+24VDC、-24VDC、-48VDC或220VAC。

技术指标：

E1接口电气特性:

标称速率：2048Kbps，容差±50ppm；

接口码型：HDB3；

接口阻抗：75欧姆（不平衡）或120欧姆（平衡）可选；

数字接口电气特性：符合ITU—TG.703建议，脉冲波形符合样板如图7.1所示；

抖动转移特性：符合ITU—TG.823建议；

输入抖动容限：符合ITU—TG.823建议；

输出抖动：符合ITU—TG.823建议；

电平：±2.37V±10%或±3.00V±10%；

接口连接器为：BNC同轴或RJ45

V.35接口电气特性:

接口速率：n×64K；

无流量控制，透明传输；

接口连接器：DB25孔座；

工作方式：DCE，DTE可选。

10/100Base-Tx接口指标

接口为：10/100Base-Tx；

接口规程：符合IEEE-802.3u标准；

接口速率：10/100M自适应；

接口连接器为：RJ-45。

RS232接口指标

接口方式: RS-232；

接口电平：RS-232电平；

接口连接器： RJ45；

最大波特率：支持19.2kbit/s；

管理接口指标

接口方式: RS-232；

接口电平：RS-232电平；

接口连接器：RJ-45；

管理口波特率：57600bit/s；

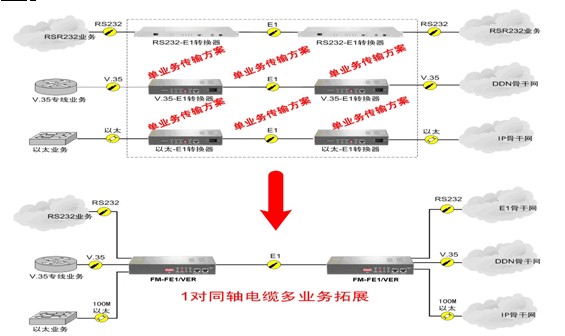

典型应用：
